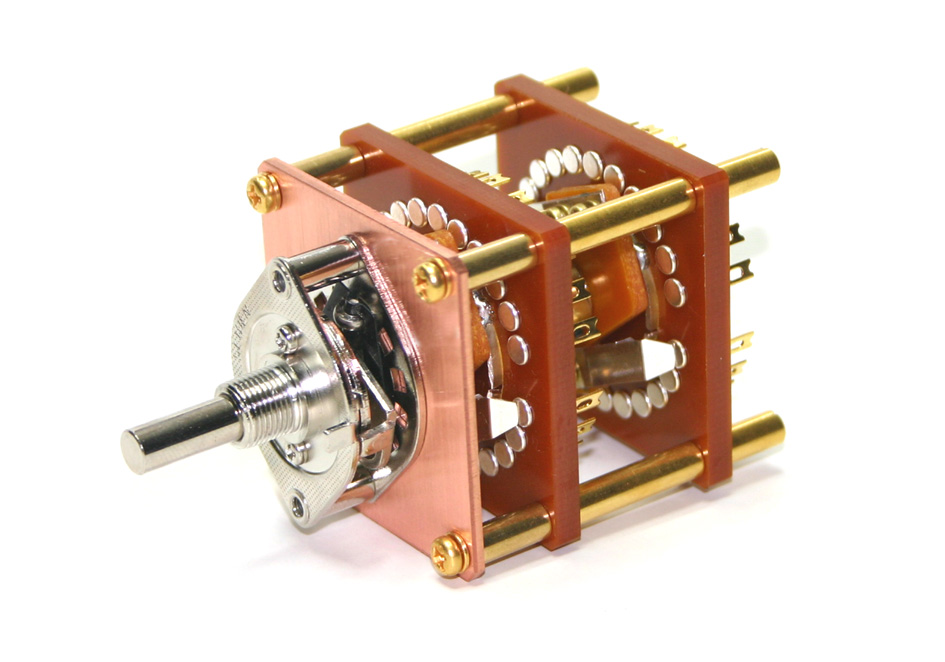

45SS シリーズ

　　

　　　　　　　　　　　　　

　45SS型　 定格
許容電圧 DC200V(1A以下) 　 耐電圧 DC 500V １分 　 絶縁抵抗 500MΩ以上
許容電流 DC5A (10V以下) 　 回転トルク 0.5～1.5Kg 　 耐久性 50000回(無負荷)
接触抵抗 5mΩ以下 　 許容温度 -20～-70°C 　 　　 　　

接点数は固定です。ご注文時にご指定下さい(指定がない場合は最大接点数に固定になります)
※ラグ端子に金メッキを施した製品45SGタイプもあります


商品№ 段数 総
回路数		 最大
接点数		 角度 ﾀｲﾐﾝｸﾞ 備　考 奥行
Ｘmm		 主な用途
45502 １ １ 23 １５゜ ON 　　　　　 37 P型1ch
45503 １ １ 28 １２゜ ON 　　　　　 37 P型1ch
45504 １ ２ 13 １２゜ ON 　　　　　 37 P型2ch
45505 １ ２ 11 １５゜ ON 　　　　　 37 P型2ch ・ ｾﾚｸﾀｰ
45508 ２ ２ 23 １５゜ ON 　　　　　 62 P型2ch ・ T型1ch
45509 ２ ２ 28 １２゜ ON 　　　　　 62 P型2ch ・ T型1ch
45510 ２ ４ 13 １２゜ ON 　　　　　 62 P型4ch ・ T型2ch
45511 ２ ４ 11 １５゜ ON 　　　　　 62 P型4ch ・ T型2ch ・ ｾﾚｸﾀｰ
45514 ２ ２ 23 １５゜ ON 　1.2段間ｼｰﾙﾄﾞ板付 74 P型2ch
45515 ２ ２ 28 １２゜ ON 　1.2段間ｼｰﾙﾄﾞ板付 74 P型2ch
45516 ２ ４ 13 １２゜ ON 　1.2段間ｼｰﾙﾄﾞ板付 74 P型4ch
45517 ２ ４ 11 １５゜ ON 　1.2段間ｼｰﾙﾄﾞ板付 74 P型4ch・ｾﾚｸﾀｰ
45520 ３ ３ 23 １５゜ ON 　　　　　 87 P型3ch
45521 ３ ３ 28 １２゜ ON 　　　　　 87 P型3ch
45522 ３ ６ 13 １２゜ ON 　　　　　 87 　　　　　
45523 ３ ６ 11 １５゜ ON 　　　　　 87 映像＋音声2chｾﾚｸﾀｰ
45526 ４ ４ 23 １５゜ ON 　　　　　 112 P型4ch ・ T型2ch
45527 ４ ４ 28 １２゜ ON 　　　　　 112 P型4ch ・ T型2ch
45528 ４ ８ 13 １２゜ ON 　　　　　 112 　　　　　
45529 ４ ８ 11 １５゜ ON 　　　　　 112 　　　　　
45532 ４ ４ 23 １５゜ ON 　2.3段間ｼｰﾙﾄﾞ板付　 124 P型4ch ・ T型2ch
45533 ４ ４ 28 １２゜ ON 　2.3段間ｼｰﾙﾄﾞ板付 124 P型4ch ・ T型2ch
45534 ４ ８ 13 １２゜ ON 　2.3段間ｼｰﾙﾄﾞ板付 124 　　　　　
45535 ４ ８ 11 １５゜ ON 　2.3段間ｼｰﾙﾄﾞ板付 124 　　　　　
45538 ５ ５ 23 １５゜ ON 　　　　　 137 P型5ch
45539 ５ ５ 28 １２゜ ON 　　　　　 137 P型5ch
45541 ６ ６ 23 １５゜ ON 　　　　　 162 P型5＋1ch
45542 ６ ６ 28 １２゜ ON 　　　　　 162 P型5＋1ch
45544 ６ ６ 23 １５゜ ON 　3.4段間ｼｰﾙﾄﾞ板付 174 P型6ch
45545 ６ ６ 28 １２゜ ON 　3.4段間ｼｰﾙﾄﾞ板付 174 P型6ch

切換角度30°タイプ

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　

このﾀｲﾌﾟはｽﾄｯﾊﾟｰﾋﾞｽを緩める事で、接点数を変更出来ます
※ラグ端子に金メッキを施した製品45SGタイプもあります

商品№ 段数 総
回路数		 最大
接点数		 角度 ﾀｲﾐﾝｸﾞ 備　考 奥行
Ｘmm		 主な用途
45501 １ １ 12 ３０゜ ＯＦＦ 　　 40 P型1ch
45506 １ ２ ６ ３０゜ ＯＦＦ 　　 40 ｾﾚｸﾀｰ
45507 ２ ２ 12 ３０゜ ＯＦＦ 　　 65 P型2ch ・ T型1ch
45512 ２ ４ ６ ３０゜ ＯＦＦ 　 65 ｾﾚｸﾀｰ
45513 ２ ２ 12 ３０゜ ＯＦＦ 　段間ｼｰﾙﾄﾞ板付 77 P型2ch ・ ｾﾚｸﾀｰ
45518 ２ ４ ６ ３０゜ ＯＦＦ 　段間ｼｰﾙﾄﾞ板付 77 ｾﾚｸﾀｰ
45519 ３ ３ 12 ３０゜ ＯＦＦ 　　 90 P型3ch
45524 ３ ６ ６ ３０゜ ＯＦＦ 　　 90 映像＋音声2chｾﾚｸﾀｰ
45525 ４ ４ 12 ３０゜ ＯＦＦ 　　 115 P型4ch ・ T型2ch/ｾﾚｸﾀｰ
45530 ４ ８ ６ ３０゜ ＯＦＦ 　　 115 　　　　　
45531 ４ ４ 12 ３０゜ ＯＦＦ 　2.3段間ｼｰﾙﾄﾞ板付　 127 P型4ch ・ T型2ch/ｾﾚｸﾀｰ
45536 ４ ８ ６ ３０゜ ＯＦＦ 　2.3段間ｼｰﾙﾄﾞ板付 127 　　　　　
45537 ５ ５ 12 ３０゜ ＯＦＦ 　　 140 P型5ch
45540 ６ ６ 12 ３０゜ ＯＦＦ 　　 165 P型5＋1ch
45543 ６ ６ 12 ３０゜ ＯＦＦ 　3.4段間ｼｰﾙﾄﾞ板付 177 P型6ch

　　　OFF型は配線によりON型として使用できます
